產品詳細介紹
◆ 本機床屬于表面光整加工范疇，用于提高工件表面粗糙度，其形狀精度由上道工序銑削保證。
◆ 屬于柔性磨削，因為有了伺服壓力軸的控制，接觸輪帶動砂帶不斷調整磨削力，使之恒定，又稱恒力磨削。
◆ “6+1”軸控制技術 ：6軸（XYZ,ABC）聯動+1個伺服壓力軸。

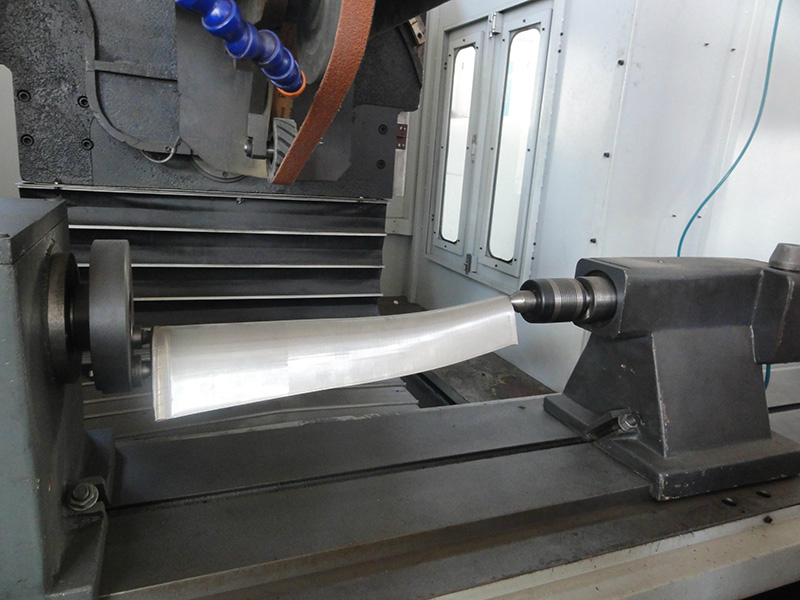

◆ 典型加工件：汽輪機葉片，見下圖。
目前，絕大多數的葉片拋光采用手工打磨，勞動強度大、質量難以保證。隨著工件尺寸越來越大，人工已經不能勝任，國內重點葉片生產廠家采購進口設備來加工，設備昂貴，成本高；技術復雜，特別是編程要求高，國外的技術服務往往不能保證。因此，性價比優勢不言而語，完全可以替代進口。
|
項 目
|
參 數
|
|
工作臺
|
尺寸(寬×長)，mm
|
460×2870
|
|
|
最大承載，kg
|
300
|
|
結構參數
|
頭架-尾座中心高，mm
|
260
|
|
|
接觸輪中心至工作臺面距離，mm
|
0～660
|
|
|
A軸錐孔錐度號
|
莫氏4#
|
|
|
B軸錐孔錐度號
|
莫氏3#
|
|
|
C軸錐孔錐度號
|
莫氏3#
|
|
加工葉片范圍
|
最大長度，mm
|
1850
|
|
|
最大寬度，mm
|
500
|
|
|
最大重量，kg
|
150
|
|
運動軸行程
|
X向（左右），mm
|
1920
|
|
|
Y向（前后），mm
|
500
|
|
|
Z向（上下），mm
|
400
|
|
|
A軸轉動，°
|
360
|
|
|
B軸擺動，°
|
±45
|
|
|
C軸擺動，°
|
±80
|
|
磨頭
|
砂帶長度，mm
|
3500
|
|
|
砂帶寬度，mm
|
10～50
|
|
|
砂帶最大線速度， m/s
|
30
|
|
|
接觸輪直徑，mm
|
Ф40～300
|
|
|
接觸輪寬度，mm
|
10～50
|
|
|
磨頭電機功率，kW
|
3
|
|
運動軸精度
|
直線運動軸的定位精度(X/Y/Z)，mm
|
0.042/0.025/0.022
|
|
|
直線運動軸的重復定位精度(X/Y/Z)，mm
|
0.020/0.015/0.012
|
|
|
回轉運動軸的定位精度(A/B/C)，〃
|
28/28/28
|
|
|
回轉運動軸的重復定位精度(A/B/C)，〃
|
16/16/16
|
|
運動軸速度
|
X、Y、Z軸快移速度，m/min
|
20
|
|
|
A軸快轉速度，r/min
|
65
|
|
|
B軸快轉速度，r/min
|
12
|
|
|
C軸快轉速度，r/min
|
20
|
|
壓力軸
|
響應精度，%
|
±10
|
|
|
響應壓力，N
|
50～200
|
|
|
響應時間，s
|
|
